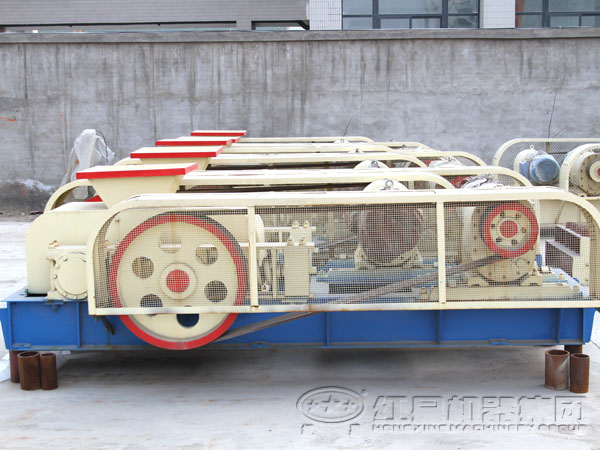

該雙輥制砂機主要由機架、傳動裝置、破碎輥、調整裝置和彈簧保險裝置等部分組成，整體結構簡單，其作為較為傳統的制砂設備種類，也是砂石制砂生產線上的一種制沙設備。

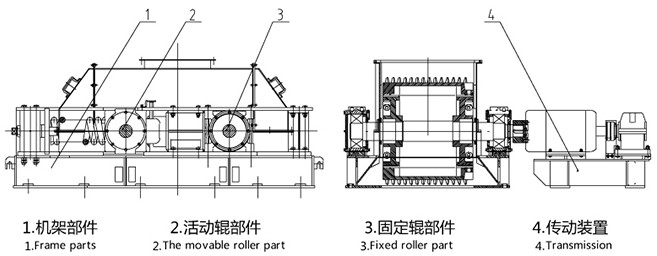

雙輥制砂機結構
1.雙輥制砂機作業時，兩個圓輥相向旋轉，礦石進入兩個輥?zhàn)又g，由于摩擦力的作用，礦石被帶入兩輥之間的破碎空間，受擠壓而被破碎。破碎產品在自重作用下，從兩輥之間的間隙處排出。兩輥之間的距離即為排料口寬度，破碎產品的粒度即由此決定。作業員應根據破碎的大小要求進行調節。

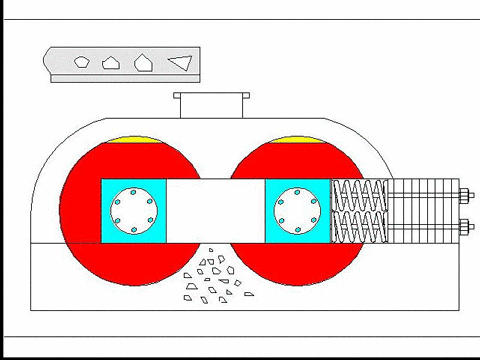

雙輥制砂機工作原理
2.對輥制砂機正常工作時，彈簧的壓力平衡兩個棍子之間所產生的作用力，以保持排礦口的間隙，使產品的粒度均勻;當有非破碎物料進入破碎腔時，彈簧被壓縮，迫使可動破碎輥橫向移動，排礦口寬度增大，使機器不至損壞。該機的正常的運轉在一定程度上取決于輥面的磨損程度，只有當輥面處于良好狀態時，才能獲得較高的生產能力和排除合格的產品粒度。
| 型號 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
| 輥直徑 |
Ф400 |
Ф600 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
| 輥寬 |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
| 入料粒度 |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
| 排料口 |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
| 處理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
| 配動力型號 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
| 電機功率 |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
| 型號 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
| 輥直徑 |
Ф400 |
Ф600 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
| 輥寬 |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
| 入料粒度 |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
| 排料口 |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
| 處理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
| 配動力型號 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
| 電機功率 |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
河南紅星機器作為專業的雙輥制砂機生產廠家，生產的該設備產品粒度均勻，設備報價合理公道，有興趣的用戶可免費咨詢雙輥制砂機價格。
